QCM-MB-PROTEÇÃO 2 ACIONAMENTOS

Saiba mais sobre QCM-MB-PROTEÇÃO 2 ACIONAMENTOS

Quadro de Comando de Motor para acionamento e controle de duas bombas elétricas;
2 contatores 18 AC3 com relé térmico para proteção contra sobrecarga de corrente elétrica;
Modo de operação Manual ou Automático, com acionamento por chaves seletoras ou sinal externo;
Proteção por disjuntor geral, relé térmico, relé-falta-fase e botão de emergência;
Fonte de alimentação em 24 volts para o circuito de comando;
Atende às normas NBR-5410 e NR-10;
Aplicação para acionamento de bombas elétricas de até 2CV.

Ficha técnica

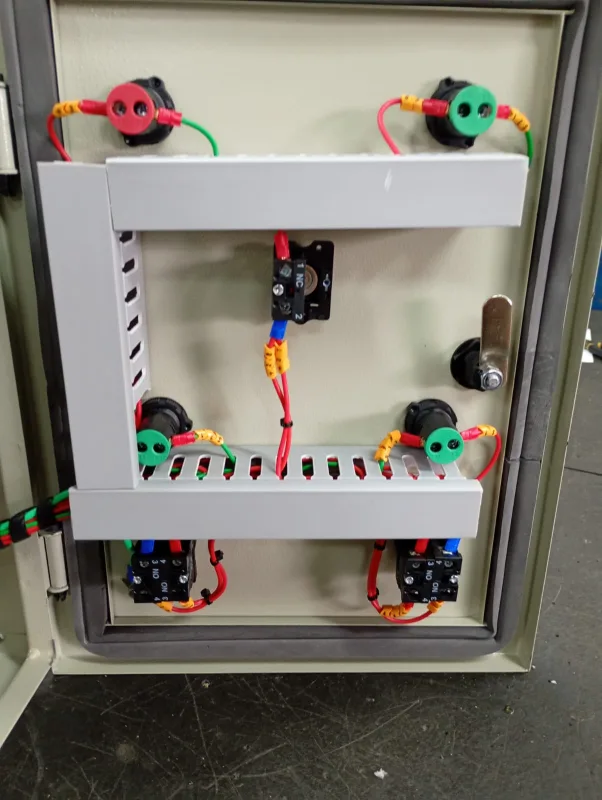

Imagem Interna Porta

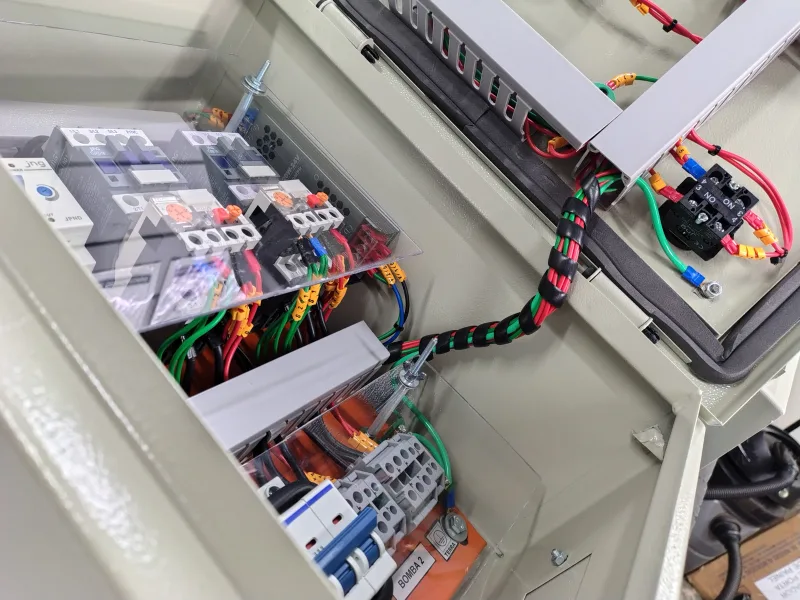

Painel Aberto

Descrição do produto

Quadro de Comando de Motor - QCM-MB-PROTEÇÃO 32A Trifásico/Bifásico (modelos 220V ou 380V) para acionamento e proteção de duas bombas elétricas de até 2CV.

Descrição:

O QCM (Quadro Comando de Motor) 32A é um painel elétrico desenvolvido para comando e acionamento de motores elétricos, com sistema de proteção por disjuntor geral, disjuntor de proteção para comando, relé-falta-fase e relé térmico para proteção contra sobrecarga de corrente elétrica.

O quadro possui dois circuitos independentes para ligação de bombas elétricas de até 2CV, permitindo o acionamento manual ou automático de cada bomba. O sistema pode ser utilizado em diferentes configurações de alimentação elétrica, incluindo sistemas monofásicos, bifásicos ou trifásicos.

O produto é montado em atendimento às normas técnicas NBR-5410 e NR-10, contando com circuito de comando em 24 volts, proteções elétricas e dispositivos de sinalização.

Modo de Funcionamento:

Modo Manual: basta colocar a chave seletora correspondente à bomba que se deseja acionar, bomba 1 ou bomba 2, na posição manual. O contator correspondente será acionado e o respectivo sinaleiro irá acender.
Modo Automático: o acionamento é realizado por meio de um contato externo ligado aos bornes correspondentes à bomba 1 ou bomba 2. Com o fechamento do contato, o contator da bomba correspondente será acionado. Ao abrir o contato, o contator será desligado.

Características do Sistema de Potência:

Transferência de potência por meio de 2 contatores 18 AC3 com relé térmico;
Corrente nominal de 32A;
Disjuntor tripolar de 32A na entrada do painel;
Proteção contra sobrecarga e curto-circuito;
Cabos ligados aos contatores e relés térmicos, com saídas direcionadas aos bornes para ligação externa;
Aplicação para acionamento de duas bombas elétricas de até 2CV;
Corrente elétrica ajustável no relé térmico para proteção das bombas.

Características do Circuito de Comando:

Relé-falta-fase;
Botão de emergência;
Chaves seletoras para operação manual e automática;
Fonte de alimentação em 24 volts;
Disjuntor de proteção do circuito de comando;
Sinaleiros de indicação;
Contatos auxiliares dos relés térmicos.

Características Específicas:

Tipo: QCM;
Modelo: QCM-MB-PROTEÇÃO 2 ACIONAMENTOS;
Sistema de Energia: Monofásico, Bifásico ou Trifásico;
Tensão: 110/220V ou 380/220V;
Corrente: 32A;
Disjuntor de Proteção: disjuntor principal;
Dimensões do Painel: 40 x 30 x 20 cm;
Tipo de Painel: quadro metálico tipo sobrepor;
Controlador eletrônico: não possui, sendo realizado por dispositivos elétricos para comando;
Modo de Operação: Manual / Automático;
Proteção: Disjuntor Geral, Relé Térmico, relé-falta-fase e Botão de Emergência;
Norma NR-10: atendida, com proteções e comando em 24 volts;
Norma NBR-5410: atendida, considerando o dimensionamento dos dispositivos elétricos, fios e cabos.

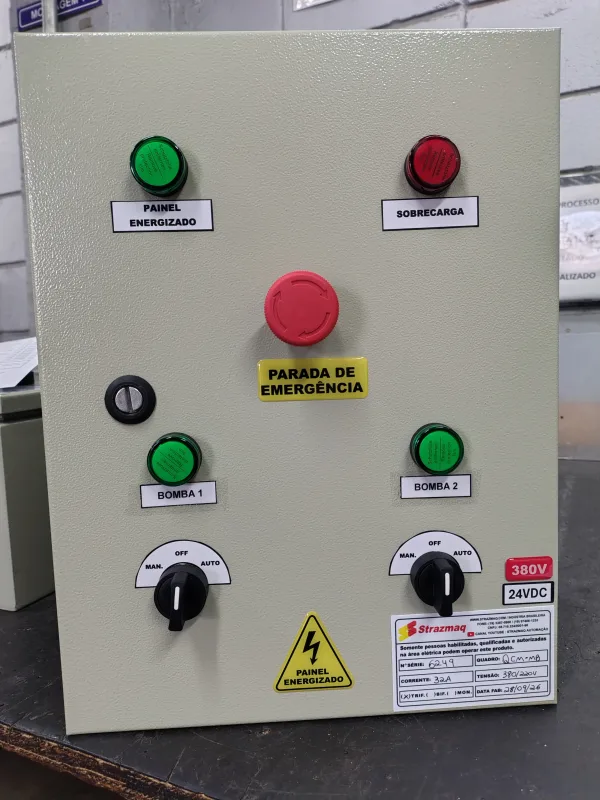

Interface do Painel:

Sinaleiro de painel energizado;
Sinaleiro de sobrecarga;
Sinaleiro de bomba 1 acionada;
Sinaleiro de bomba 2 acionada.

Conexão de Cabos Externos:

Ligação diretamente nos bornes de saída para o circuito de potência;
Entrada das fases da rede no Disjuntor Geral indicado no painel, para cabos de até 35mm²;
Entrada de neutro em barramento, para cabos de até 16mm²;
Entrada de PE (proteção elétrica / terra) em barramento, para cabos de até 16mm²;
Ligação do comando automático em bornes para cabos de até 4mm²;
Saída do painel realizada por meio de bornes de saída.

Alimentação e Saída:

Alimentação do Painel: diversos modelos de fases e neutro, além do PE;
Entrada de Energia: fases da rede conectadas ao Disjuntor Geral;
Neutro: conectado ao barramento correspondente;
PE: conectado ao barramento de proteção elétrica;
Saída do Painel: bornes de saída para ligação das bombas.

Documentação:

Esquema elétrico;
Layout de montagem.

Aplicação:

Acionamento de bombas elétricas de até 2CV;
Controle de duas bombas elétricas por meio de acionamento manual ou automático;
Aplicação em sistemas monofásicos, bifásicos ou trifásicos, conforme configuração do painel.

Garantia:

Produto possui 1 ano de garantia contra defeitos de fabricação.
